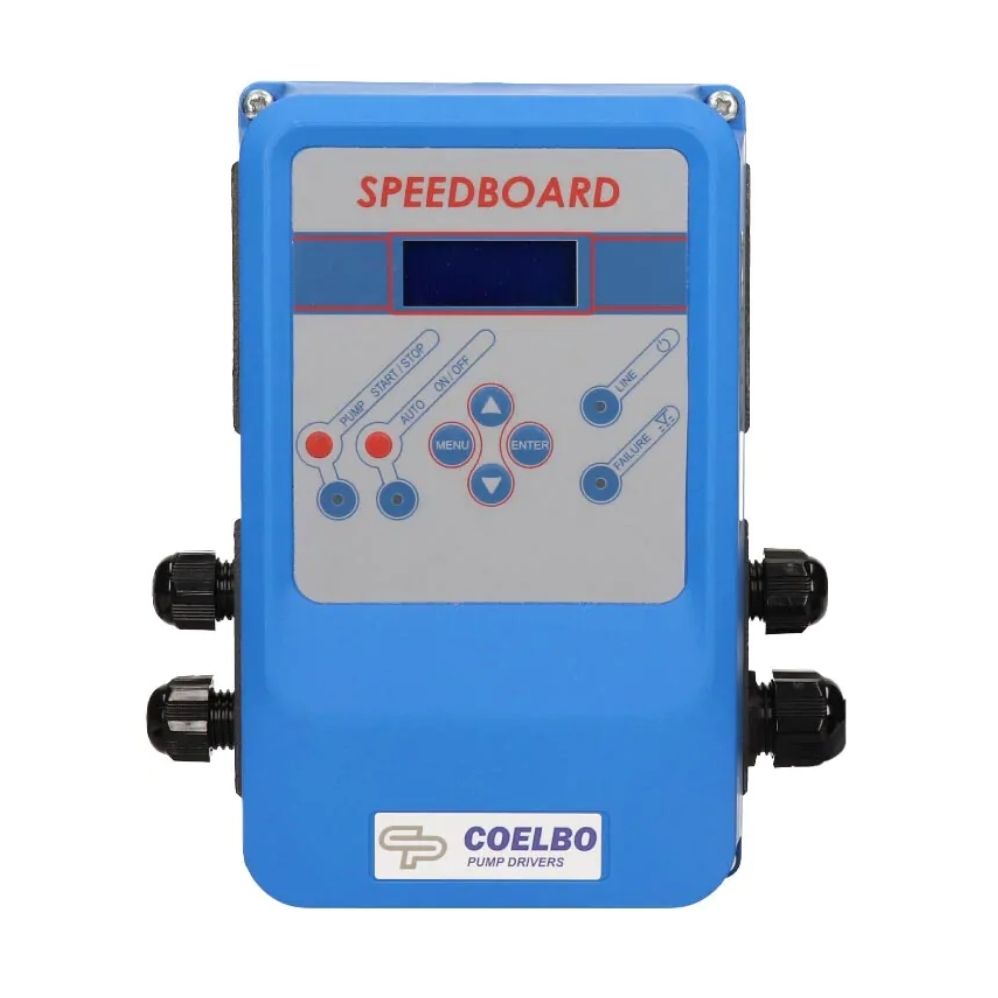

VARIAD.SPEEDBOARD 1309TT 9A, 400V

Variador Speedboard 1309TT 9A – 400V

Características generales:

• Bomba trifásica controlada por INVERTER.
• Pueden ser montados de forma individual (una bomba) o en grupos de 4 electrobombas comunicados en régimen MASTER-SLAVE y orden de intervención alternado.
• Se instalan sobre la caja de conexiones del motor mediante una amplia variedad de anclajes.

Funcionalidades:

• Variador de frecuencia para la gestión de la electrobomba.
• Función ART (Automatic Reset Test). Cuando el dispositivo se encuentra desconectado por la intervención del sistema de protección por falta de agua, el ART intenta, con una periodicidad programada, conectar el dispositivo hasta el restablecimiento de la alimentación de agua.
• Sistema automático de rearme después de interrupción accidental de alimentación eléctrica. El sistema se activa manteniendo los parámetros de configuración.
• Contacto conmutado de libre potencial para monitorizar las alarmas originadas por irregularidades o problemas del sistema que se indican en pantalla (opcional).
• Conexiones para detección de nivel mínimo de agua en depósito de aspiración. Este sistema es independiente del sistema de seguridad contra funcionamiento en seco.
• Función STC (Smart Temperature Control): cuando la temperatura de la placa electrónica supera los 85 ºC disminuye automáticamente la frecuencia de giro de la electrobomba, disminuyendo la generación de calor, pero manteniendo el suministro de agua.
• Panel de control con pantalla.
• Transductor de presión externo 0-10 bar o 0-16 bar según pedido con entrada de 4-20 mA. - Sensor de intensidad de corriente con lectura instantánea digital.
• Registro de control operacional. Información en pantalla de: horas de trabajo, contador de arranques, contador de conexiones a la red eléctrica.
• Registro de alarmas. Información en pantalla del número y tipo de alarmas generadas en el dispositivo desde su puesta en marcha.
• Posibilidad de intervención sobre el PID.
• Intercambiador de aluminio.
• Enfriamiento por convección forzada obtenida mediante el ventilador del motor con sistema inteligente de gestión de temperatura.

Características técnicas:

• Tensión de alimentación 3 x 400 Vac.
• Frecuencia 50 / 60 Hz.
• Salida 3 x 400 Vac.
• Intensidad máxima de corriente 9 A.
• Rango de regulación: 0,5 ÷ 16 bar / 0,5 ÷ 10 bar.
• Índice de protección IP65 (o el máximo del motor).
• Entrada transductor 4-20 mA.
• Temperatura ambiente máxima 50 ºC.
• Peso neto (sin cables) 3,5 Kg.
• Sistema de enfriamiento. Convección a través del ventilador del motor.

Panel frontal:

El panel de mandos incluye pantalla LCD multifunción, leds de indicación, pulsadores START-STOP, AUTOMATIC y sistema de configuración.

Protecciones:

• Sistema de control y protección de las electrobombas contra sobreintensidades.
• Sistema de protección contra el funcionamiento de las electrobombas en seco por falta de agua.
• Tensión de alimentación anómala.
• Cortocircuito entre fases de salida del sistema.
• Detección fallo transductor.
