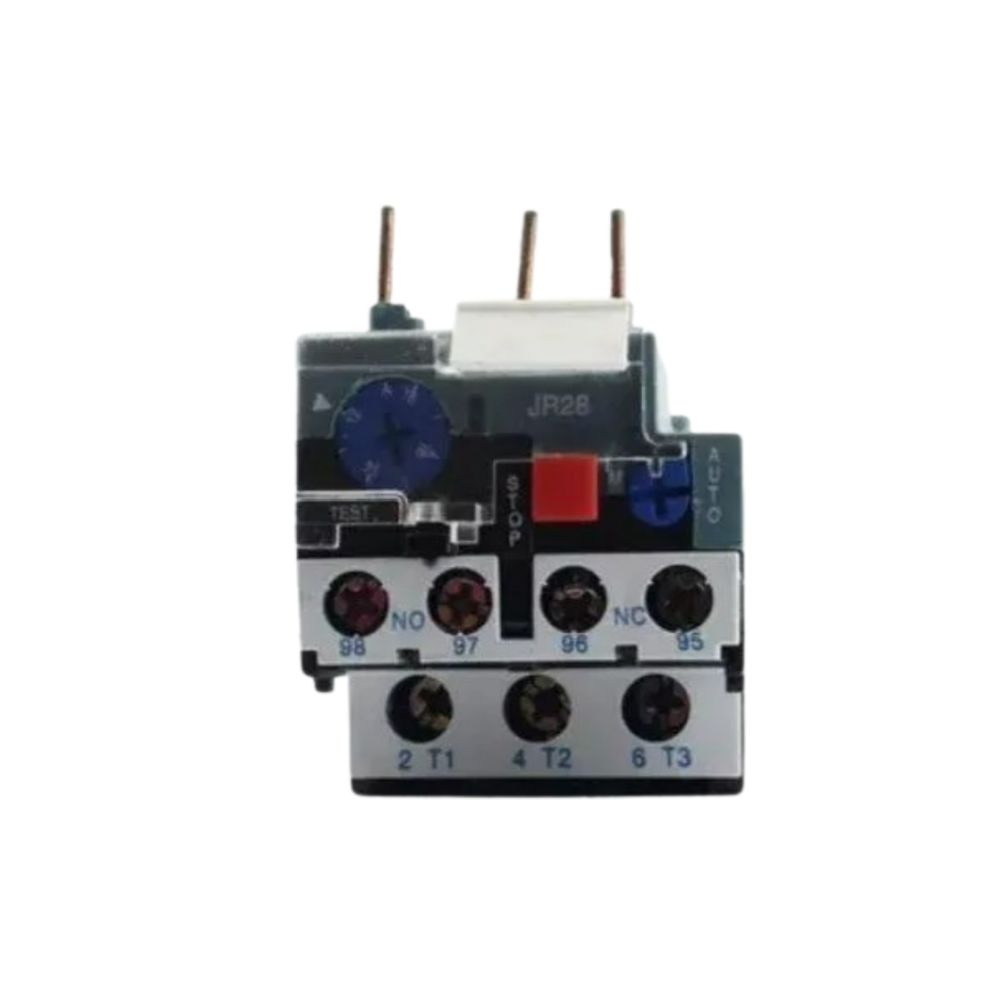

RELE TERMICO 7-10A

Relé térmico 7 - 10 A

Características:

• Rango de intensidad 7 - 10 A.
• Bimetal trifásico.
• Protección frente a sobrecargas o ausencia de fase.
• Selección de la intensidad mediante potenciómetro.
• Compensación de temperatura.
• Función de indicación.
• Test mecánico del equipo.
• Botón de parada.
• Reset manual y automático.
• Contactos auxiliares separados eléctricamente (1NO + NC).
• Método de instalación: conexión de acople en contactor o independiente.

• Relé térmico para la protección de motor frente a sobrecargas, pérdida de fase prolongada, desequilibrio o elevada rampa de arranque.
• Compatibles en su montaje con la gama de contactores 3SC 8 AC y también de los arrancadores electromagnéticos.
• La serie incorpora a su diseño elegante e innovador, funciones adicionales como las de compensación de temperatura, indicación de alarma, rearme manual o automático, todo ello con una fiabilidad y funcionalidad duradera.
• Toda la serie se fabrica bajo el estándar IEC 60947-4-1.

Aplicaciones habituales y condiciones de instalación:

• Temperatura ambiente: El límite superior no debe exceder +40 ºC, y el valor medio durante 24 horas no debe exceer de +35 ºC; el valor mínimo no debe ser inferior a -5 ºC.
• Condiciones atmosféricas: La humedad relativa no debe exceder de 50% cuando la temperatura ambiente sea de +40 ºC. Es admisible una mayor humedad relativa a temperatura inferiores, por ejemplo, un 90% de humedad relativa a 20 ºC. En caso de condiciones de temperatura extrema se deberán de tomar las debidas precauciones de acondicionamiento.
• Altitud: No excederá de 2000 m.
• Grado de polución 3.
• Categoría de instalación III.
• Condiciones de instalación: Montado en contactor o sobre zócalo, su inclinación no excederá de +- 5º. No se instalará en habitáculos con elevado nivel de vibraciones o golpes.
