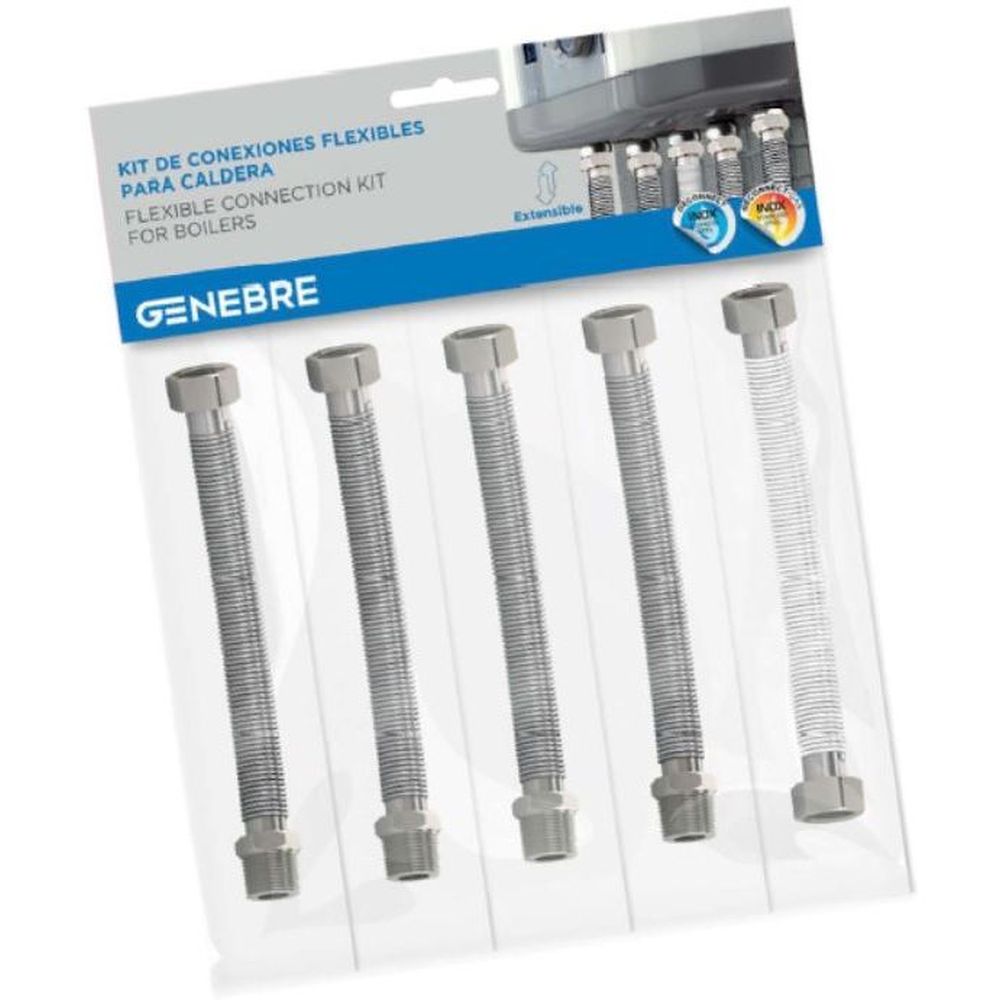

KIT DE CONEXIONES A CALDERA MURAL

Kit de conexiones a caldera mural

Características:

• Kit de conexiones flexibles-extensibles para conexión a caldera.
• Fabricado en acero inoxidable y latón, con junta plana incluida.
• Certificado según norma UNE 60713. Ref. 3654 04 05.
• Diámetro nominal DN15/ DN20. GAS DN12.
• Presión máxima 16 bar.
• Temperatura de trabajo –10 ºC - 100 ºC.
• Radio mínimo de curvatura. DN15 25 mm. DN20 30 mm. GAS DN12 27 mm.
• Tubo metálico flexible y extensible. 20 – 40 cm. GAS 20 – 34 cm.

GEOCONNECT:

• Conexiones flexibles-extensibles DN15 y DN20.
• Fabricada íntegramente en acero inoxidable AISI 316L y AISI 304.
• Junta plana de EPDM incluida.
• Racores M-H según ISO 7/1 (EN 10226/1). Utilizados para suministro de agua potable.

GEOCONNECT GAS:

• Conexión flexible-extensible DN12.
• Fabricada en acero inoxidable AISI 316L / AISI 303.
• Tuercas H-H según ISO 228/1 de latón CW614N niqueladas.
• Juntas planas de NBR incluida.
• Protección de Poliolefina en color blanco.
• Utilizado para gas, 1ª, 2ª y 3ª familia.
• Fabricado según norma UNE 60713.

El kit se compone de:

• 2 unidades GECONNECT DN15 M-H ½” para agua con junta de EPDM. Ref. 3770 04 20.
• 2 unidades GECONNECT DN20 M-H ¾” para agua con junta de EPDM. Ref. 3770 05 20.
• 1 unidad GECONNECT GAS DN12 H-H ½” x ¾” para gas, junta de NBR. Protección funda blanca de PVC.

Instalación:

• La flexibilidad del tubo facilita un montaje rápido y sencillo.
• Extienda el flexible hasta alcanzar la medida necesaria para conectar mediante los extremos roscados.
• La longitud extensible permite adaptar el montaje a la instalación.
• Verificar la estanqueidad de la instalación una vez situado el flexible en el sitio deseado.
• Evitar el deterioro mecánico por roces del flexible contra otros objetos.
• Antes de instalar la conexión flexible, compruebe que el producto está en perfecto estado y que, el modelo cumple con las prestaciones que requiere la instalación que está definida en la ficha técnica.
• No instalar las conexiones empotradas en una pared.
• No instalar las conexiones con la parte flexible en torsión.
• Respete el radio de curvatura de la ficha técnica.
• Para una correcta instalación, es necesario mantener una distancia recta de 2 veces el diámetro exterior de la conexión antes de curvar el tubo.
