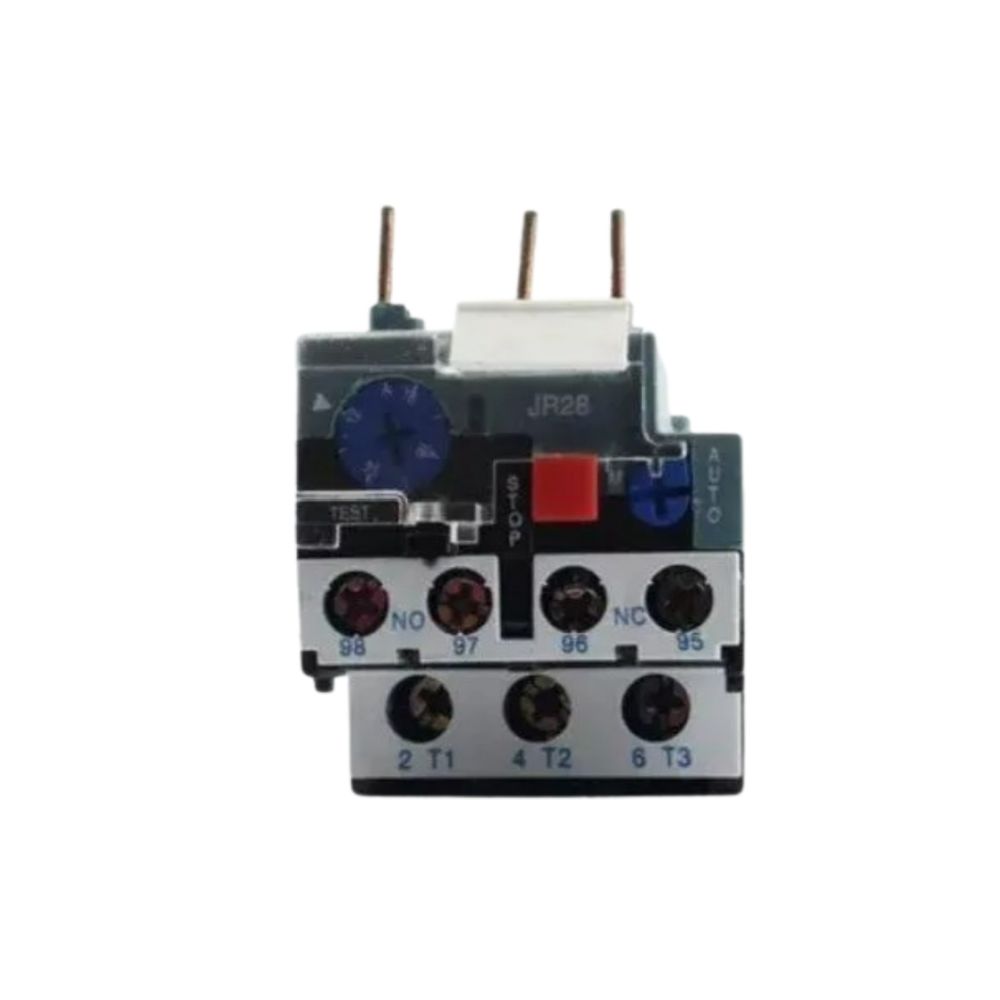

RELÉ TÉRMICO 1,6-2,5A

Relé térmico 1,6 - 2,5 A

Características:

• Faixa de intensidade 1,6 - 2,5 A.
• Bimetálico trifásico.
• Proteção contra sobrecargas ou ausência de fase.
• Seleção de intensidade usando um potenciômetro.
• Compensação de temperatura.
• Função de indicação.
• Teste mecânico do equipamento.
• Botão de parada.
• Reinicialização manual e automática.
• Contatos auxiliares separados eletricamente (1NO + NF).
• Método de instalação: conexão de acoplamento no contator ou independente.

• Relé térmico para proteção do motor contra sobrecargas, perda de fase prolongada, desequilíbrio ou alta rampa de partida.
• Compatível em sua montagem com a linha de contatores 3SC 8 AC e também com partidas eletromagnéticas.
• A série incorpora funções adicionais, como compensação de temperatura, indicação de alarme e reinicialização manual ou automática, tudo com confiabilidade e funcionalidade duradouras, além de seu design elegante e inovador.
• Toda a série é fabricada sob a norma IEC 60947-4-1.

Aplicações típicas e condições de instalação:

• Temperatura ambiente: O limite superior não deve exceder +40 ºC, e o valor médio ao longo de 24 horas não deve exceder +35 ºC; o valor mínimo não deve ser inferior a -5 ºC.
• Condições atmosféricas: A umidade relativa não deve exceder 50% quando a temperatura ambiente for de +40 ºC. Uma umidade relativa mais alta é permitida em temperaturas mais baixas, por exemplo, 90% de umidade relativa a 20°C. Em caso de condições extremas de temperatura, precauções de condicionamento adequadas devem ser tomadas.
• Altitude: Não exceder 2000 m.
• Nível de poluição 3.
• Categoria de instalação III.
• Condições de instalação: Montado sobre um contator ou sobre uma base, sua inclinação não poderá ultrapassar +- 5º. Não será instalado em salas com altos níveis de vibração ou choque.
